LA M4 (HPF 40 dB)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Prinsip Kerja

3. Video Percobaan

4. Analisa

5. Video Penjelasan

6. Download File

1. Jurnal[Kembali]

Tabel 4.4 HPF 40dB

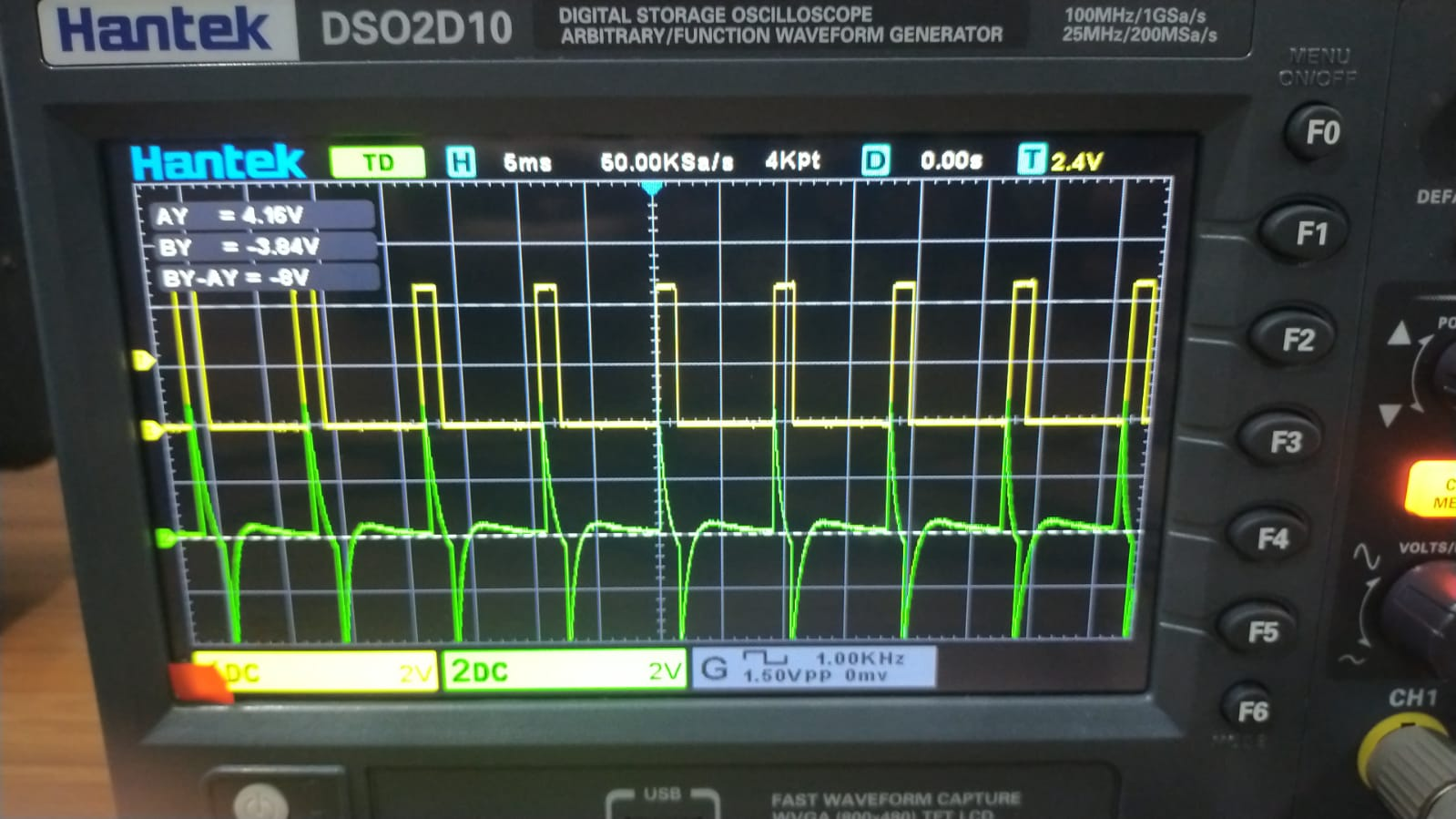

Frekuensi	Vin	Vout	Grafik Sinyal
100 Hz   Gelombang input vppnya 4,8 V Gelombang output vppnya 9,68 V	0,653	0,192
500 Hz   Gelombang input vppnya 4,8 V Gelombang output vppnya 6,8 V	0,638	0,582

(Data diambil dari Asisten Praktikum)

2. Prinsip Kerja[Kembali]

Untuk menurunkan rumus ACL –nya maka tentukan dahulu tegangan di titik

A dan tegangan di titik B.

Dimana ACL dibuat menjadi

dan nilai a dibuat menjadi sama dengan satu.

Langkah pertama, misalkan memakai op-amp ideal maka Ed=0 sehingga

        Vo = VB.

Gunakan hukum khirchoff arus untuk mencari tegangan di titik A, dimana:

        I3 = I4

Lalu masukkan nilai VA ke persamaan arus

3. Video Percobaan[Kembali]

4. Analisa[Kembali]

1. Analisa prinsip kerja dari HPF 40dB berdasarkan tegangan input, output, frekuensi cut off, dan gelombang hasil percobaan.

Jawab :

    Prinsip kerja HPF didasarkan pada karakteristik respons terhadap frekuensi inputnya. Berikut prinsip kerja HPF berdasarkan tegangan input, output, frekuensi cut-off, dan gelombang hasil percobaan:

Tegangan Input (Vin):
    Tegangan input (Vin) adalah sinyal yang ingin difilter atau disaring oleh HPF. Tegangan input dapat berupa gelombang sinusoidal atau sinyal lainnya dengan berbagai frekuensi.

Tegangan Output (Vout):
    Tegangan output (Vout) adalah sinyal yang dikeluarkan oleh HPF setelah proses penyaringan. Pada frekuensi di atas f_c, Vout akan mirip dengan Vin (dengan perubahan fase mungkin), sedangkan pada frekuensi di bawah f_c, Vout akan mengalami penurunan amplitudo yang lebih besar.

Frekuensi Cut-off (f_cutoff):

    Frekuensi cut-off (f_c) adalah frekuensi batas di mana HPF mulai mengurangi amplitudo sinyal. Di atas frekuensi cut-off, sinyal umumnya akan melewati HPF dengan sedikit atau tanpa penurunan amplitudo yang signifikan, sedangkan di bawahnya, penurunan amplitudo akan semakin besar.

Gelombang Hasil Percobaan:
    Hasil percobaan HPF akan tergantung pada frekuensi input yang diberikan dalam eksperimen. Berikut adalah beberapa skenario:

Frekuensi Input < f_cutoff: Pada frekuensi ini, HPF akan memblokir sebagian besar sinyal, sehingga Vout akan mendekati nol atau memiliki amplitudo yang sangat rendah.

Frekuensi Input > f_cutoff: Pada frekuensi ini, HPF akan melewatkan sebagian besar sinyal, dan Vout akan hampir sama dengan Vin, terutama pada frekuensi yang jauh di atas f_cutoff.

Frekuensi Input ≈ f_cutoff: Di sekitar frekuensi cut-off, HPF akan memiliki respons transien, dan Vout akan bervariasi sesuai dengan karakteristik HPF pada daerah frekuensi tersebut. Gelombang hasil percobaan dapat menunjukkan perubahan amplitudo dan fase.

Data Perhitungan :

5. Video Penjelasan[Kembali]

6. Download File[Kembali]

    Rangkaian HPF 40dB[klik]

    Video Percobaan HPF 40dB [klik]

    Video Penjelasan HPF 40dB[klik]

    Download Datasheet Resistor [klik]

    Download Datasheet kapasitor[klik]

    Download Datasheet Opamp 741 [klik]

    Download Datasheet Vsine [klik]

    Download Datasheet multimeter [klik]

    Download Datashee tosciloskop [klik]
