LA2_M3







1. Jurnal[Kembali]


2. Alat dan bahan[Kembali]

    A. Alat dan Bahan (Modul De Lorenzo)

        1. Jumper

Gambar 1. Jumper

            2. Panel DL 2203D
            3. Panel DL 2203C
            4. Panel DL 2203S
Gambar 2. Modul De Lorenzo

    B. Alat dan Bahan (Proteus)

        1. Power



           2. Switch (SW-SPDT)


               3.Clock



              4.Ground

            5.74192

            6.74193

            8.Logic Probe


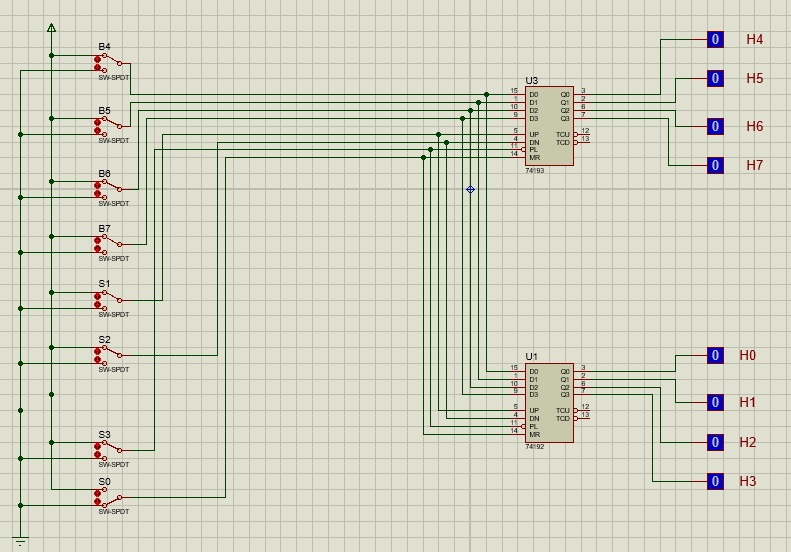

3. Rangkaian Simulasi[Kembali]




4. Prinsip Kerja[Kembali]

       Rangkaian ini merupakan rangkaian sinkron dimana kita dapat melihat clock dari IC tersebut paralel sehingga keluaran dari IC tersebut keluar bersamaan. Pada percobaan kali ini saya menggunakan IC pin IN P dan IN T 74LS161 dan 74LS160 dimana jika  pin tersebut berlogika 1 (B2=1, B3=1) maka inputnya adalah  D0, D1, D2 dan D3 dapat mempengaruhi outputnya atau dapat dikatakan bahwa counter dapat membaca pulsa. Sehingga outputnya bisa dilihat dengan LED yang menyala dan membaca seven segment. Jika salah satu EN P dan EN T atau keduanya menerima logika 0 (B2 = 0, B3 = 0), penghitung tidak dapat menghitung pulsa atau penghitungan berhenti. IC 74LS160 dapat melakukan perhitungan sampai dengan 9 desimal, sedangkan  IC 74LS161 dapat melakukan perhitungan dengan F (15) desimal.

5. Video Percobaan[Kembali]




6. Analisis[Kembali]

1.   1.       Analisa output percobaan berdasarkan IC yang digunakan

Pada percobaan kita menggunakan 2 jenis IC, Dimana perbedaan ke-2 IC terletak pada

IC 74193 = dapat menampilkan angka biner dari 0 hingga 15

IC 74192 = dapat menampilkan angka biner dari  hingga 9.



2.     2.     Analisa hasil percobaan pada kondisi 3 dan 4

Pada kondisi ketiga dimana S0-S3 itu bernilai 0, sehingga tidak ada output yang bernilai selain 0

Pada kondisi ke-4  dimana S3 dan S2 bernilai 1, S1 clock, dan S0=0, dimana S1 bernilai clock tersambung ke pin up, sehingga counter menghitung dari 0, untuk pin MR dan PL sendiri dibuat tidak aktif sehingga perhitungan dapat dimulai dari 0 dan berlanjut naik

7. Download[Kembali]
